Zawiasy do drzwi antywłamaniowych – jak wybrać model, który naprawdę chroni

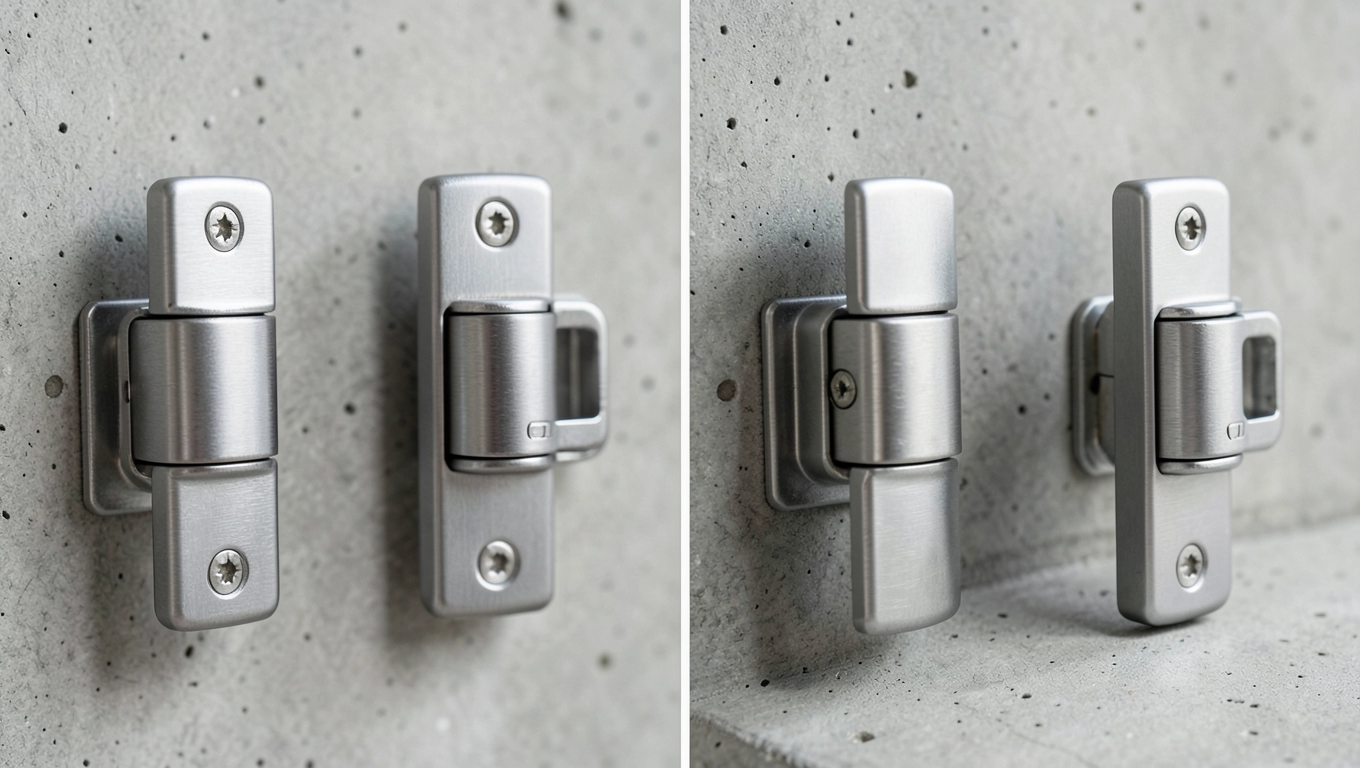

Warianty zawiasów antywłamaniowych CFJ porównanie montażu

Rodzina CFJ obejmuje cztery warianty montażowe, które różnią się sposobem mocowania do ramy i skrzydła, lecz łączy je wspólny korpus z technopolimeru PA wzmocnionego włóknem szklanym. Każdy wariant powstał z myślą o konkretnym scenariuszu montażowym, dlatego dobór odpowiedniego otworowania skraca czas instalacji i eliminuje ryzyko niedopasowania.

• Warianty zawiasów antywłamaniowych CFJ porównanie montażu
• Testy obciążeniowe i odporność na podważenie zawiasów CFJ
• Jak zamontować zawias antywłamaniowy krok po kroku
• Zawias antywłamaniowy w obudowach maszyn i szafach sterowniczych
• Zawias klasyczny vs CFJ-p różnice w bezpieczeństwie i demontażu

Wybór między wariantem B a p sprowadza się do materiału ramy. Mosiądz w wariantach B i B-SH dobrze współpracuje z aluminium, ponieważ oba metale mają zbliżony potencjał elektrochemiczny, co ogranicza korozję galwaniczną. Stalowe trzpienie w wariancie p z kolei zapewniają wyższą nośność na wyrywanie, przydatną tam, gdzie skrzydło waży kilkadziesiąt kilogramów.

Kiedy CFJ-EH wygrywa z wariantem gwintowanym

Wariant EH upraszcza montaż w miejscach, gdzie dostęp do wnętrza obudowy jest ograniczony. Śruba imbusowa przechodzi przez korpus zawiasu i ramę jednocześnie, więc nie trzeba wcześniej osadzać tulei. To skraca czas wymiany zawiasu w warunkach serwisowych z kilkunastu minut do kilku.

Każdy wariant CFJ przeszedł testy zgodne z wewnętrznymi procedurami producenta opartymi na normie PN-EN 1935 dotyczącej zawiasów do drzwi i okien. Certyfikat zgodności RoHS obowiązuje dla całej rodziny od 22 lipca 2019 roku i potwierdza brak substancji objętych ograniczeniami.

Testy obciążeniowe i odporność na podważenie zawiasów CFJ

Wartości z laboratorium mówią więcej niż ogólnikowe zapewnienia o wytrzymałości. Dla wariantu CFJ.50 p-M6x17 producent podaje konkretne liczby, które pozwalają przewidzieć zachowanie zawiasu pod obciążeniem eksploatacyjnym.

Obciążenie dopuszczalne Ea to wartość, przy której zawias pracuje bez trwałego odkształcenia przez cały cykl życia. Ra oznacza siłę, przy której następuje zniszczenie. Stosunek tych dwóch liczb daje współczynnik bezpieczeństwa wynoszący tu około 3,1 dla osiowej i 2,0 dla promieniowej. To typowy zakres dla komponentów przemysłowych zgodnych z filozofią projektowania normy ISO 12100.

Co oznaczają Ea, Er, E90 w praktyce

Ea opisuje siłę ciągnącą zawias wzdłuż osi sworznia, czyli sytuację, gdy ktoś próbuje wyrwać drzwi wraz z zawiasem z ramy. Er to siła popychająca skrzydło w bok względem ramy, pojawiająca się przy próbach podważenia. E90 mierzy wytrzymałość przy drzwiach otwartych pod kątem prostym, kiedy ramię dźwigni działa na trzpień z pełnym momentem.

Dlaczego technopolimer PA z włóknem szklanym

Poliamid 6.6 z 30% wzmocnieniem włóknem szklanym łączy dwie sprzeczne cechy. Z jednej strony jest elastyczny, więc pochłania energię uderzenia bez pękania kruchego. Z drugiej strony włókno szklane nadaje mu sztywność zbliżoną do odlewu cynkowego przy dwukrotnie niższej masie. To dlatego korpus CFJ waży około 38 g, a mimo to wytrzymuje siły, które złamałyby jego metalowy odpowiednik o porównywalnej geometrii.

Stal nierdzewna AISI 303 na sworzeń to kolejny przemyślany wybór. Austenityczna struktura stali 303 zawiera dodatek siarki, który ułatwia obróbkę precyzyjną, a jednocześnie zapewnia odporność korozyjną wystarczającą do pracy w środowiskach o wilgotności względnej do 90%. Sworzeń jest w pełni schowany w korpusie, co chroni go przed dostępem z zewnątrz i utrudnia próby sforsowania.

Jak zamontować zawias antywłamaniowy krok po kroku

Poprawny montaż zaczyna się od weryfikacji środowiska pracy. Zawias CFJ-p pracuje stabilnie w zakresie temperatur od -20°C do +80°C, ale długotrwałe przekraczanie tych wartości obniża wytrzymałość technopolimeru. W halach z piecami przemysłowymi lepiej sprawdzą się warianty metalowe.

Kolejność czynności wpływa na dokładność pozycjonowania. Najpierw osadza się zawias na skrzydle, potem przykłada skrzydło do ramy, ustala luz boczny i dopiero wtedy zaznacza otwory w ramie. Odwrotna kolejność prowadzi do przekrzywionych drzwi.

Wiercenie i gwintowanie

Średnica wiertła pod gwint M6 wynosi 5,0 mm. Otwór należy pogłębić na głębokość co najmniej 12 mm, aby trzpień miał pełne podparcie gwintowe. Przy cieńszych blachach stosuje się nakrętki wciskane zamiast gwintowania, ale wymaga to wariantu CFJ-EH lub CFJ-B-SH.

Moment dokręcania śruby M6 na trzpieniu niklowanym nie powinien przekraczać 8 Nm. Wyższy moment powoduje rozciąganie trzpienia i osłabia połączenie gwintowe w aluminium. W stali dopuszczalne jest 12 Nm. Momentomierz lub klucz dynamometryczny z regulacją eliminuje błędy ręcznego docisku.

Regulacja trójwymiarowa po montażu

Zawias CFJ-p umożliwia korektę w trzech osiach: pionowej do ±2,5 mm, poziomej do ±2,0 mm i docisku do ±0,8 mm. Dzięki temu drobne niedokładności obróbki nie przekładają się na szczelinę między skrzydłem a ramą. Regulację wykonuje się po pełnym dokręceniu wszystkich śrub, używając klucza imbusowego 3 mm.

Zawias antywłamaniowy w obudowach maszyn i szafach sterowniczych

Obudowy centrów obróbczych CNC narażone są na wibracje, wióry metalowe i okresowe mycie ciśnieniowe. Zawias CFJ-p z niklowanymi trzpieniami znosi te warunki lepiej niż zawiasy stalowe niepokryte, ponieważ nikiel chroni gwint przed korozją wżerową wywoływaną chlorkami z cieczy chłodzących.

W rozdzielniach elektrycznych kluczowe jest zachowanie ciągłości obwodu ochronnego. Korpus technopolimerowy jest dielektrykiem, więc zawias nie wprowadza dodatkowej rezystancji do uziemienia drzwi. To upraszcza pomiary ochronne zgodne z PN-HD 60364-4-41.

Scenariusz: szafa sterownicza przy linii produkcyjnej

Operator otwiera drzwi średnio 40 razy na zmianę. Rocznie daje to około 10 000 cykli. Zawias CFJ.50 p-M6x17 ma deklarowaną żywotność 20 000 cykli przy obciążeniu dopuszczalnym. Po dwóch latach intensywnej eksploatacji luz na sworzniu mieści się w tolerancji, co widać po braku skrzypienia i braku konieczności regulacji.

Scenariusz: obudowa zewnętrzna z dostępem serwisowym

Skrzynka z elektroniką na maszcie oświetleniowym wymaga zawiasu odpornego na UV i deszcz. Technopolimer PA z domieszką sadzy barwy czarnej matowej pochłania promieniowanie ultrafioletowe bez kruszenia powierzchni. Wewnętrzny sworzeń ze stali 303 nie rdzewieje nawet po kilku latach ekspozycji, bo nie ma kontaktu z wodą bezpośrednio.

Scenariusz: panel dostępu do hydrauliki siłowej

Agregat hydrauliczny o masie 180 kg wymaga cięższych zawiasów, ale sam panel inspekcyjny o wymiarach 600 × 800 mm waży 14 kg i mieści się w zakresie CFJ-p. Para zawiasów rozkłada masę na dwie podpory, więc obciążenie na pojedynczy punkt mocowania spada do około 70 N w kierunku promieniowym, czyli trzykrotnie poniżej wartości Er.

Zawias klasyczny vs CFJ-p różnice w bezpieczeństwie i demontażu

Tradycyjny zawias kartusowy z odlewu cynkowego ma odsłonięty sworzeń z zawleczką. Wystarczy wyciągnąć zawleczkę, wysunąć sworzeń i zdjąć skrzydło w kilka sekund, nawet bez narzędzi. W środowisku przemysłowym taka podatność na szybki demontaż jest akceptowalna, ale w strefach z ograniczonym dostępem stanowi lukę.

Schowany sworzeń CFJ-p jest chroniony patentem ELESa na konstrukcję zatrzaskową. Próba wysunięcia sworznia wymaga demontażu całego zawiasu od strony ramy, a to oznacza odkręcenie dwóch trzpieni M6. Bez klucza imbusowego i dostępu do wnętrza obudowy operacja trwa kilka minut, nie sekund.

Kiedy wybrać zawias klasyczny zamiast CFJ-p

Zawias kartusowy pozostaje sensownym wyborem w obudowach wewnętrznych bez wymagań bezpieczeństwa, gdzie kluczowe są niska cena i łatwość wymiany. Skrzynki na narzędzia, osłony pasów napędowych, panele rewizyjne bez wartościowego wyposażenia nie wymagają ochrony przed podważeniem.

Jeśli obudowa waży ponad 30 kg na skrzydło, lepszy będzie zawias metalowy z łożyskiem ślizgowym. CFJ-p jest optymalny do masy skrzydła 5-30 kg, co odpowiada typowym szafom sterowniczym i obudowom sterowników PLC. Przekraczanie tego zakresu skraca żywotność sworznia, mimo że obciążenie niszczące jest wyższe.

Dobór zawiasu do konkretnej masy skrzydła

Dla skrzydła stalowego o grubości 1,5 mm i wymiarach 1000 × 2000 mm masa wynosi około 24 kg. Para zawiasów CFJ-p rozkłada to na 12 kg na zawias, czyli 117 N siły promieniowej przy otwarciu pod kątem 90°. To 5,4% wartości Er, więc zapas bezpieczeństwa jest wysoki. Skrzydło z aluminium 2 mm waży 11 kg i obciąża każdy zawias dwukrotnie mniej.

Przy doborze zawiasu do drzwi antywłamaniowych warto sprawdzić nie tylko masę, ale też częstotliwość otwarć. W halach produkcyjnych to 30-50 cykli dziennie, w strefach serwisowych 5-10. Zawias CFJ-p pokrywa oba scenariusze bez wymiany przez okres deklarowanej żywotności.

Wpływ temperatury na żywotność

W temperaturze pokojowej 23°C technopolimer PA ma żywotność odniesioną do testów laboratoryjnych. Każde 10°C powyżej tej wartości przyspiesza starzenie materiału o około 50% w granicach do 80°C. W halach bez klimatyzacji, gdzie temperatura dochodzi do 45°C latem, żywotność spada do około 12 000 cykli, co nadal pokrywa sześć lat eksploatacji przy typowym natężeniu ruchu.

Certyfikat RoHS dla rodziny CFJ obowiązuje dla wszystkich wariantów wyprodukowanych po 22 lipca 2019 roku. Wcześniejsze partie nie miały tego oznaczenia, ale skład materiałowy pozostawał ten sam. Przy zakupie starszych zapasów magazynowych warto potwierdzić datę produkcji na opakowaniu.

Montaż w środowisku wilgotnym

Wilgotność względna powyżej 80% przyspiesza korozję niklowania na trzpieniach. W pomieszczeniach z myjkami ciśnieniowymi lub w instalacjach na zewnątrz lepszy będzie wariant CFJ-EH ze śrubami imbusowymi ze stali nierdzewnej A4, które znoszą takie warunki bez dodatkowej ochrony powierzchniowej.

Schowany sworzeń CFJ-p ma jeszcze jedną zaletę w środowisku wilgotnym. Nie jest narażony na bezpośrednie zacieki wody spływającej po powierzchni drzwi, bo osadzony jest wewnątrz korpusu. To eliminuje typową przyczynę zamarzania zawiasów zimą, gdy woda wnika między sworzeń a tuleję i rozsadza połączenie przy ujemnych temperaturach.

Zgodność z normami i przepisami

Zawiasy do drzwi antywłamaniowych w obiektach przemysłowych podlegają ogólnym wymaganiom PN-EN 1935 określającej klasy użytkowania i obciążenia. CFJ-p spełnia klasę 3 według tej normy, co dopuszcza go do drzwi o masie do 40 kg w obiektach użyteczności publicznej i przemysłowej. Dla drzwi objętych szczególnymi wymaganiami ochrony przeciwpożarowej konieczne jest sprawdzenie dodatkowej klasyfikacji ogniowej, której CFJ-p nie posiada w wersji standardowej.

W budynkach objętych nadzorem PN-EN 1627 dotyczącej odporności na włamanie, zawias CFJ-p stanowi jeden z elementów systemu, ale nie zapewnia pełnej klasy RC samodzielnie. Klasa RC2 wymaga współpracy zawiasu z zamkiem wielopunktowym i blachą zaczepową. Zawias chroni przed podważeniem mechanicznym, zamek przed manipulacją wkładki.

Koszt eksploatacji w cyklu pięcioletnim

Para zawiasów CFJ-p kosztuje więcej niż para zawiasów kartusowych, ale brak konieczności wymiany przez pięć lat wyrównuje bilans. Przy intensywnej eksploatacji w hali produkcyjnej zawiasy klasyczne wymagają wymiany co 18-24 miesiące z powodu zużycia sworznia i utraty sztywności. CFJ-p pracuje bezobsługowo przez cały deklarowany okres żywotności, co obniża koszt przestoju i robocizny.

Czas dostawy ma znaczenie przy planowaniu remontów i nowych instalacji. Zamówienia złożone do godziny 15:00 w dni robocze są wysyłane tego samego dnia, co pozwala utrzymać ciągłość montażu bez przestojów czekając na komponenty z importu.

Zapytaj o ten produkt, jeśli potrzebujesz zawiasu do obudowy o masie skrzydła do 30 kg i wymaganym zabezpieczeniu przed podważeniem. Pobierz kartę katalogową z pełnymi rysunkami technicznymi i wymiarami gabarytowymi, jeśli planujesz montaż niestandardowy.

Źródła danych i norm: PN-EN 1935 (zawiasy do drzwi i okien), PN-EN 1627 (odporność na włamanie), ISO 12100 (bezpieczeństwo maszyn), PN-HD 60364-4-41 (instalacje elektryczne niskiego napięcia), dyrektywa RoHS 2011/65/UE. Karty katalogowe i procedury testowe dostępne u producenta komponentów przemysłowych ELESa.
